Комплексы подземного оборудования для добычи газа и нефти

Краткое описание
Комплексы подземного оборудования обеспечивают безопасную эксплуатацию скважин при добыче газа и нефти фонтанным, а также механизированным способом в средах, содержащих сероводород и углекислый газ.

Технологические процессы:

  • добыча газа и нефти;
  • добыча совместно-раздельным способом из двух горизонтов;
  • проведение гидродинамических и промыслово­геофизических исследований;
  • глушение скважины, промывка, долив;
  • ремонтные работы (воздействие на пласт жидкими агентами);
  • освоение скважины до получения пластовой продукции.

Основные элементы:

  • оборудование, формирующее лифт;
  • оборудование, устанавливаемое в лифт для проведения технологических операций на скважине;
  • инструмент для спуска, подъема оборудования и управления им.

Преимущества применения комплексов подземного оборудования:

  • обеспечение защиты эксплуатационной колонны от воздействия агрессивной среды;
  • возможность проведения всех необходимых технологических операций: проведение замещения жидкости глушения, закачка химреагентов, ингибирование рабочей среды без необходимости дополнительных спуско-подъемных операций;
  • возможность глушения скважины без попадания жидкости глушения в продуктивный пласт;

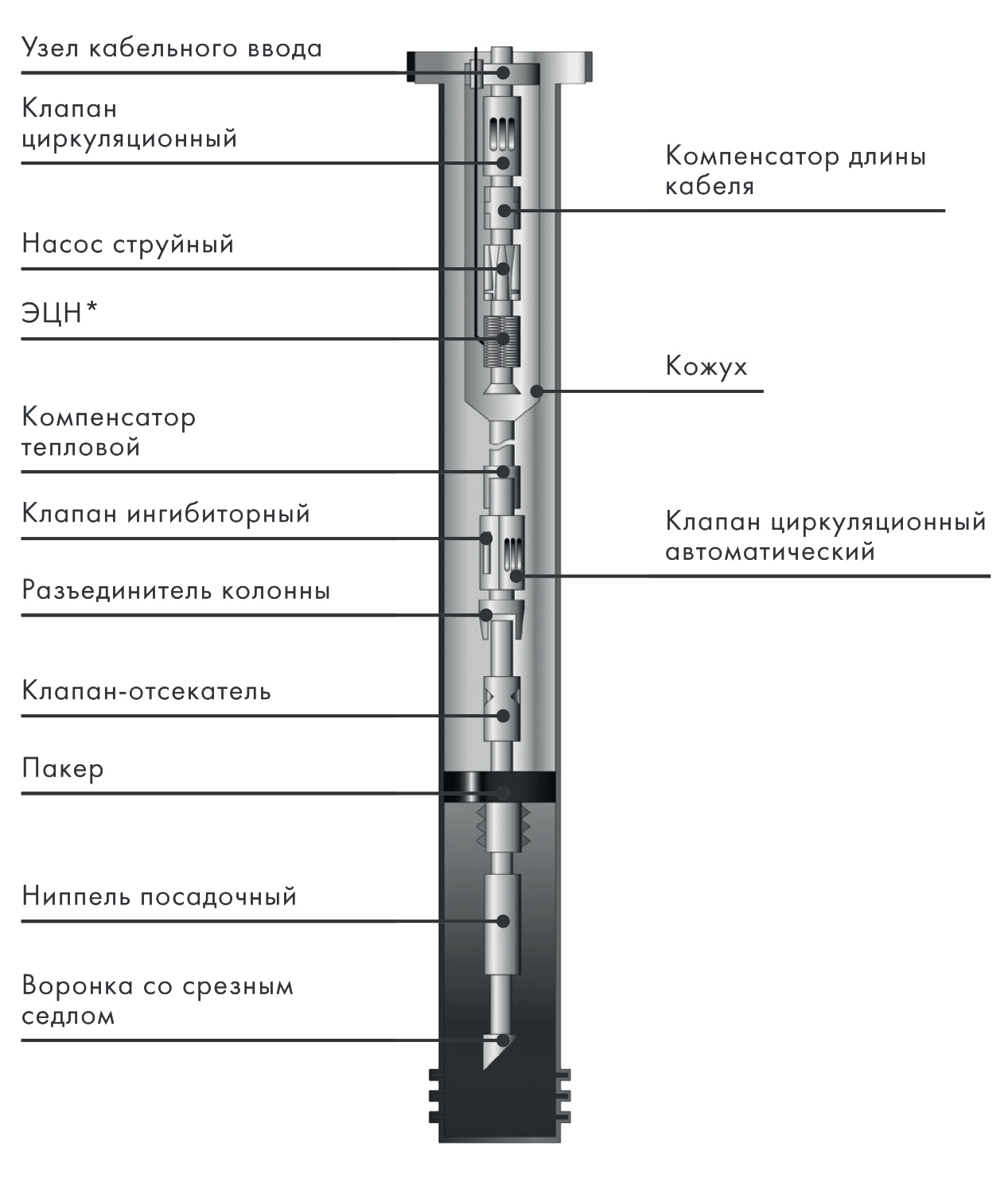

  • повышение эффективности ЭЦН при использовании струйного насоса, за счет эффекта газлифта в скважинах с высоким газовым фактором при добыче нефти механизированным способом;
  • увеличение средних сроков бесперебойной работы скважины и, как следствие, снижение издержек на единицу добываемой продукции;
  • применяемые в изготовлении комплекса коррозионностойкие материалы со специальной термической обработкой обеспечивают срок эксплуатации внутрискважинного оборудования до 20 лет.
Исполнение комплекса Для чего Рабочее давление, МПа Рабочая температура, °С Присоединительная резьба для организации лифта Место установки
Исполнение К1 (для рабочих сред с содержанием CO2 до 0,9%),
К2 (для рабочих сред с содержанием CO2 и H2S до 6% каждого),
КЗ (для рабочих сред с содержанием CO2 до 15% и H2S до 29%); 		добыча газа, газового конденсата;
добыча нефти фонтанным и газлифтным способом; 		рабочее давление 21-70 МПа; рабочая температура до 150°С; высокогерметичные резьбы — TMK FMT, TMK UP PF, ВГРТ (совместима с VAM TOP), ВГР (совместима с NEW VAM); устанавливаются в эксплуатационные колонны следующих диаметров: 146 мм, 168 мм, 178 мм.

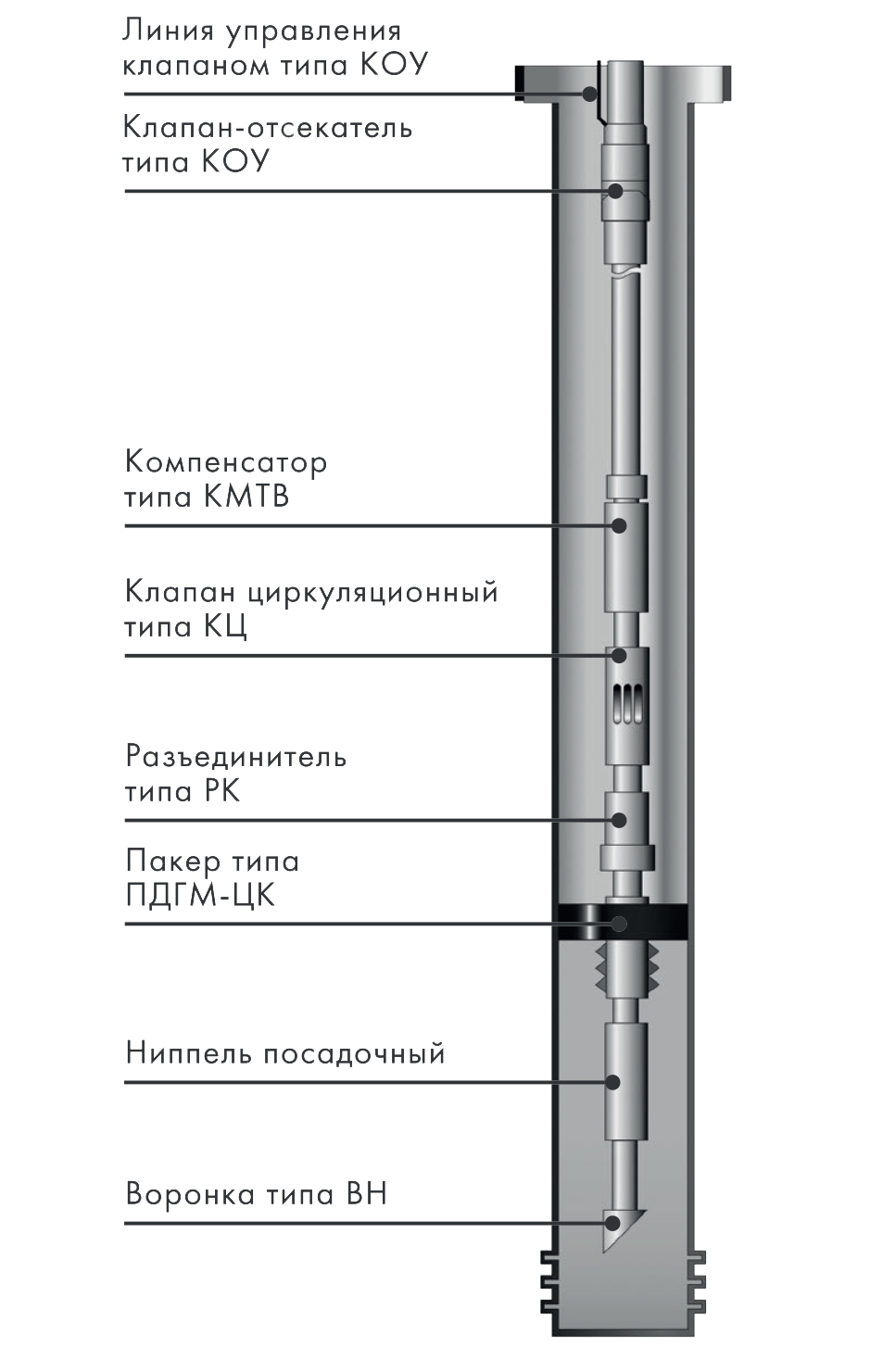

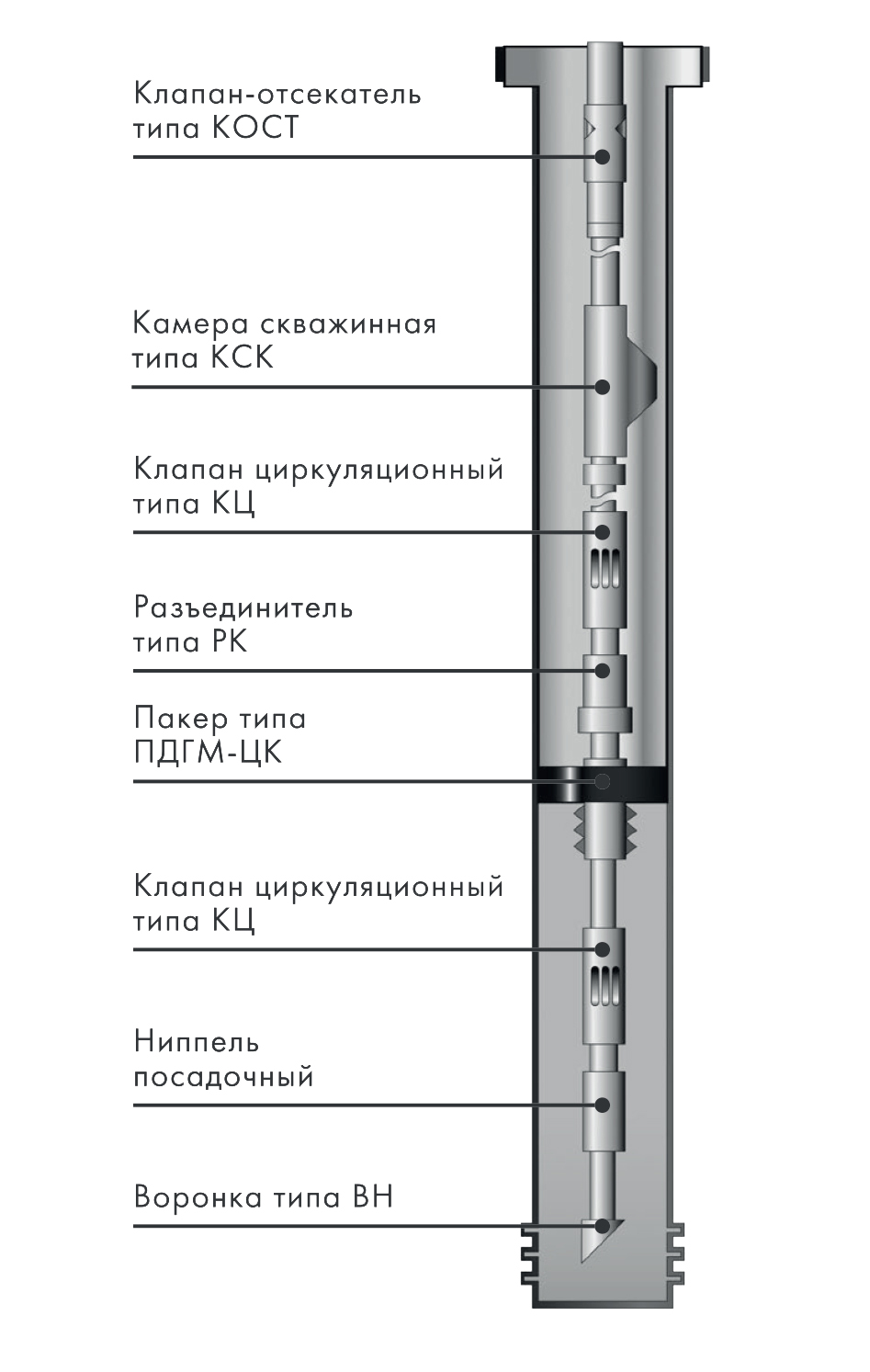

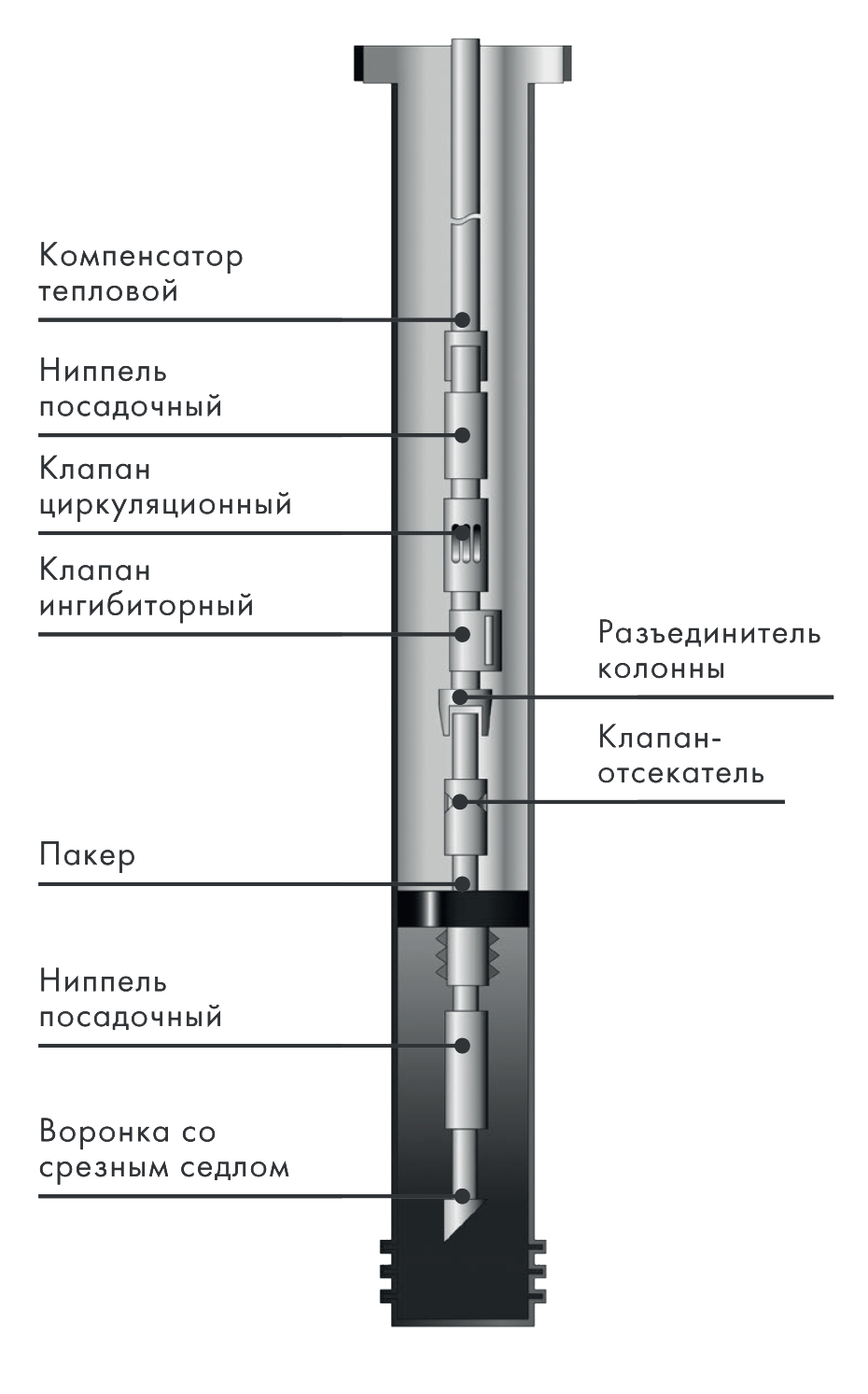

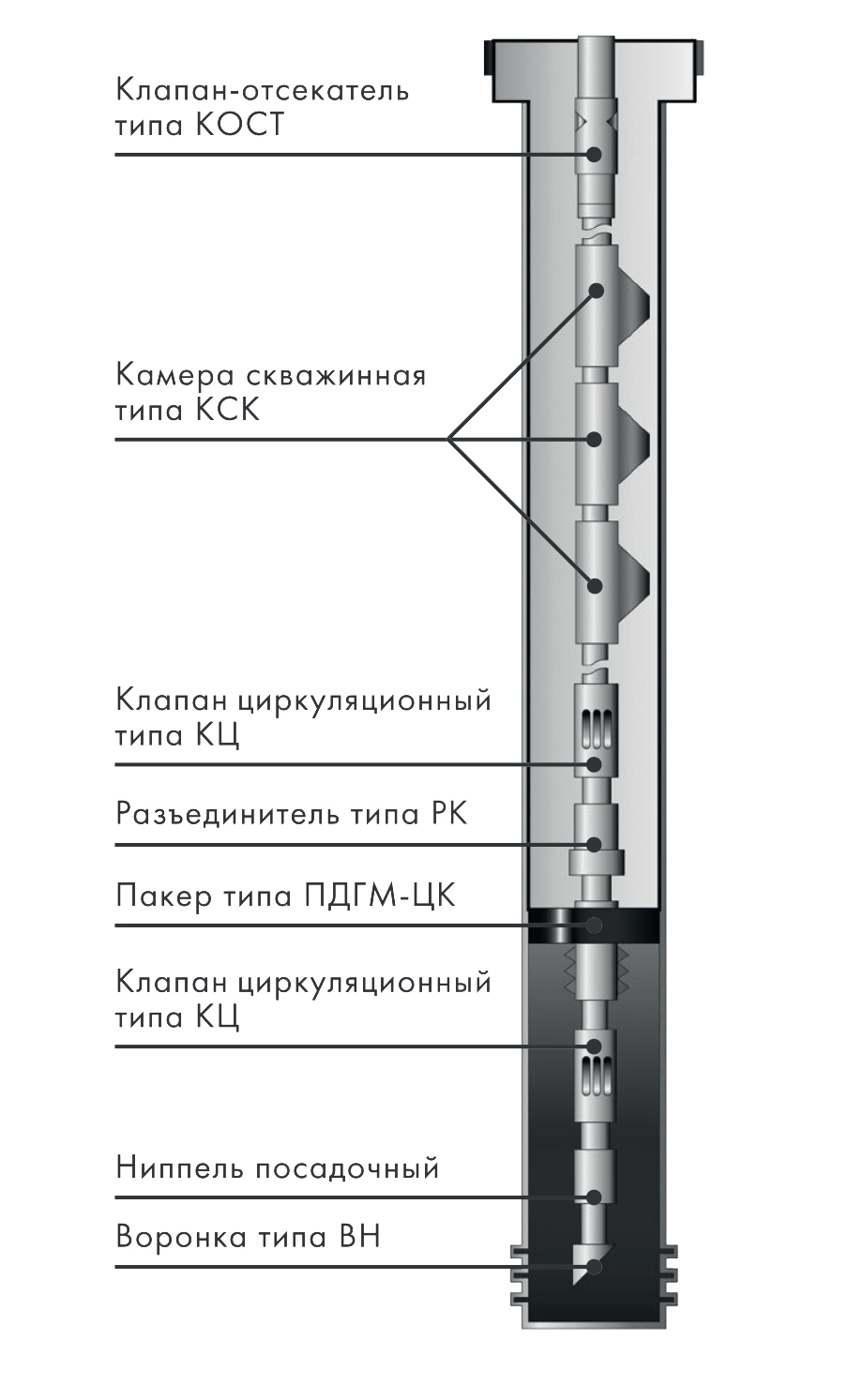

В состав входит:

  • направляющяя воронка;
  • посадочный ниппель типа R;
  • подпакерный циркуляционный клапан;
  • посадочный ниппель типа F;
  • пакер гидравлический типа ПДГМ-ЦК;
  • разъединитель колонны типа РК с посадочным ниппелем типа F;
  • разъединитель колонны типа PKO (осевой);
  • циркуляционный клапан с посадочным ниппелем типа F;
  • скважинная камера;
  • тепловой компенсатор типа КМТВ; КМТВ с функцией разъединителя;
  • клапан-отсекатель скоростного типа с замком;
  • клапаны обратные и пробки, спускаемые в ниппели и скважинную камеру;
  • инструмент для спуска и подъема клапанов и пробок;
  • состав комплекса может меняться в зависимости от задач, решаемых при его установке;
  • клапан-отсекатель типа КОУ.

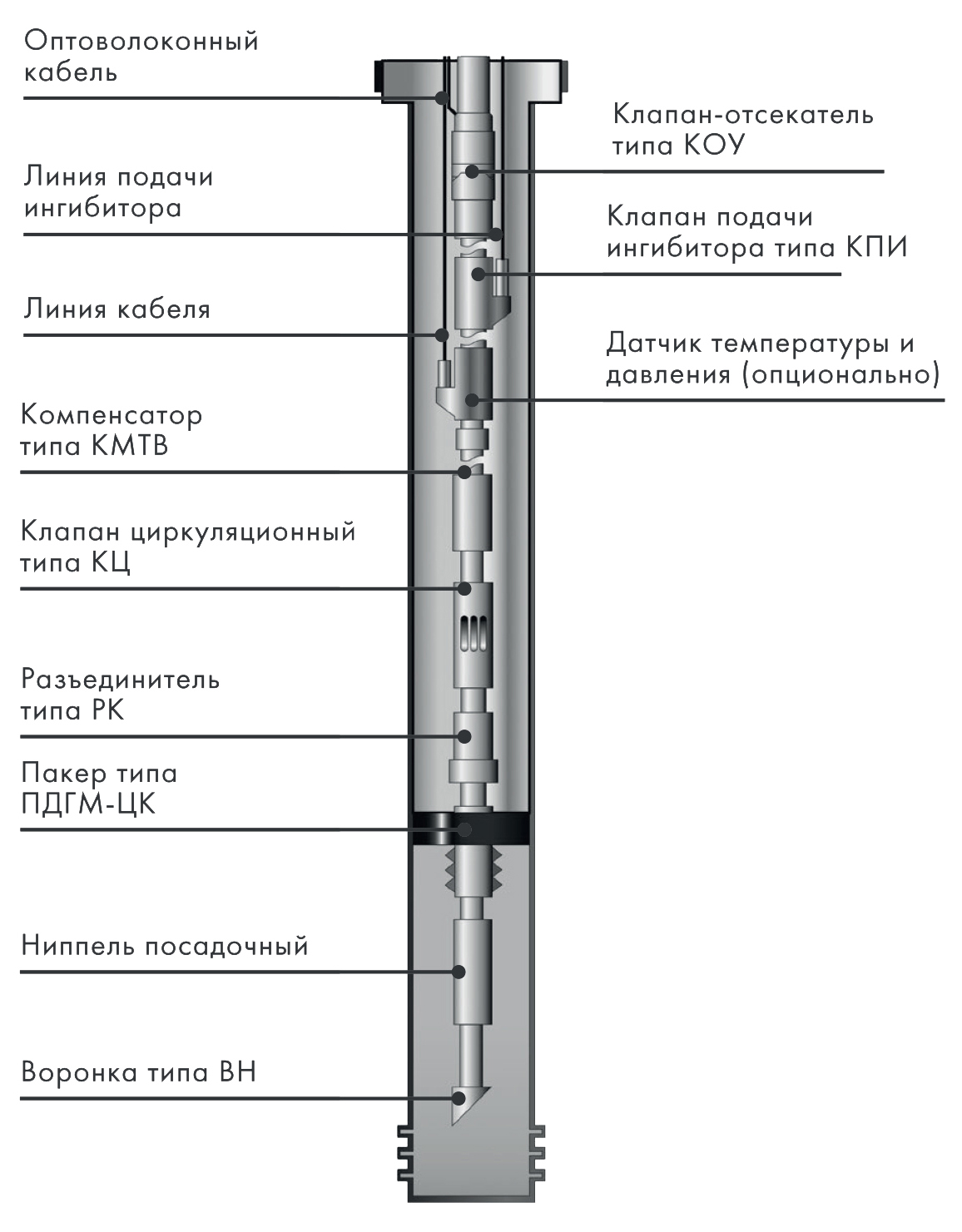

В состав комплекса может также входить:

Состав комплекса может меняться в зависимости от задач, решаемых при его установке.

  • клапан подачи ингибитора;
  • датчик давления и температуры с электрическим кабелем и измерительной системой;
  • датчик давления и температуры с оптическим кабе¬лем и функции распределенной термометрии.
