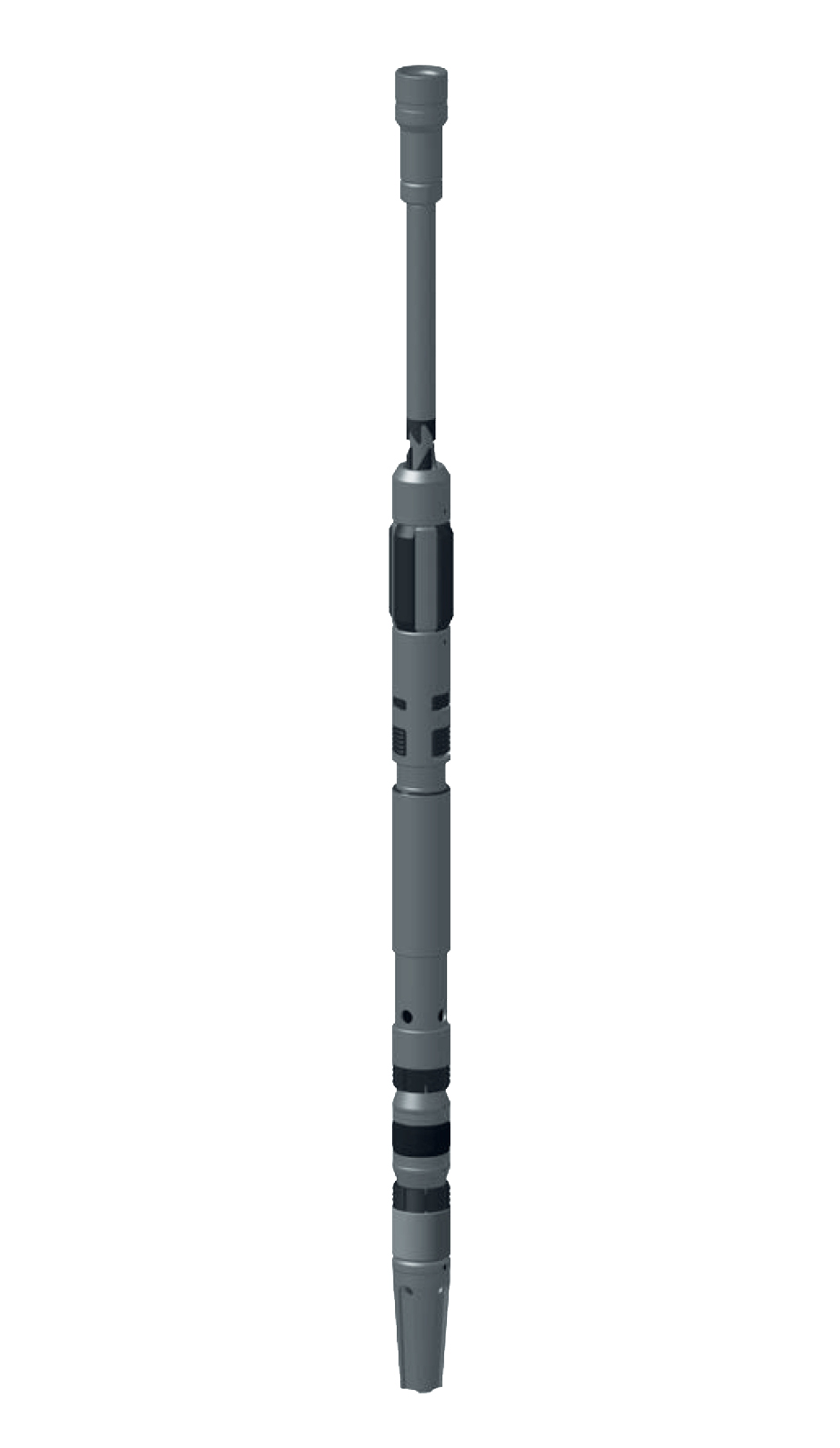

Пакеры разбуриваемые гидравлические типа ПДРГ
Пакеры типа ПДРГ состоят из двух узлов:
- пакерный узел (пакер);
- инструмент установки пакера.
Пакер оснащен клапаном для закачки цемента и других жидкостей под пакер с последующим перекрытием проходного канала для обеспечения функции пробки.
Инструмент для установки пакера обеспечивает установку пакерного узла с открытым клапаном, закрытие или открытие клапана в пакере и повторное соединение с ним.
Установка пакерного узла производится подачей под давлением рабочей жидкости в инструмент.
Отсоединение инструмента от пакерного узла производится натяжением.
Область применения пакеров типа ПДРГ:
- ремонтно-изоляционные работы (РИР).
Преимущества:
- конструкция пакеров позволяет повторно соединиться с пакерным узлом для проведения технологических операций;
- пакеры могут использоваться в качестве мостовых пробок.
Рекомендуется заказывать по одному инструменту для установки на 5 пакерных узлов.
|
Наименование параметра |
Значение параметра |
|
|
|
ПДРГ-82х50 |
ПДРГ-118х35 |
|
Перепад давления на пакере, Мпа, не более |
50 |
35 |
|
Рабочее давление при распакеровании, Мпа, не более |
21 |
21 |
|
Диаметр проходного отверстия инструмента, мм, не менее |
20 |
30 |
|
Присоединительная резьба по ГОСТ 633-80 |
60 |
89 |
|
Осевая механическая нагрузка для отсоединения от установленного пакера инструмента, кН |
80 |
80 |
|
Диапазон уплотняемых диаметров обсадной колонны, мм |
86…92 |
122…128 |
|
Наружный диаметр, мм, не более |
82 |
118 |
|
Длина, мм, не более: |
||
|
Пакер |
560 |
690 |
|
Инструмент |
1290 |
1435 |
|
Масса, кг, не более |
||
|
Пакер |
6 |
18.5 |
|
Инструмент |
25 |
53,5 |
|
Длина*, мм, не более |
1390 |
1530 |
|
Масса*, кг, не более |
31 |
72 |
