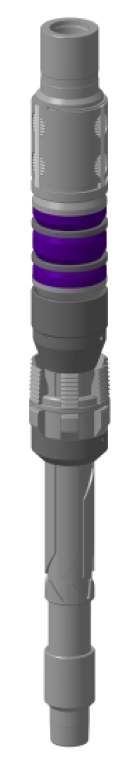

Пакеры двустороннего действия механические с гидроякорем типа 4ПМ-О-ЯГ1

Краткое описание
Комплект подземного оборудования для подземных хранилищ газа типа КПО ПХГ предназначен для использования в составе эксплуатационного оборудования в скважинах газовых, газоконденсатных и нефтяных месторождений, а также подземных хранилищ газа для создания гравийно-намывных фильтров и проведения ремонтных работ. Одним из преимуществ данного комплекта является возможность передачи вращения колонны через разъединитель.

Технологические процессы

  • Добыча газа и нефти
  • Добыча совместно-раздельным способом из двух горизонтов
  • Проведение гидродинамических и промыслово-геофизических исследований
  • Глушение скважины, промывка, долив
  • Ремонтные работы (воздействие на пласт жидкими агентами)
  • Освоение скважины до получение пластовой продукции

Основные элементы

  • Оборудование, формирующее лифт
  • Оборудование, устанавливаемое в лифт для проведения технологических операций на скважине
  • Инструмент для спуска, подъема оборудования и управления им
Рабочий перепад давлений на пакере
50 МПа
Максимальная температура рабочей среды
до 100°С
Наружный диаметр
до 136 мм
Осевая нагрузка при установке
40-60 кН
Исполнение комплекса Скважинная среда Рабочее давление, МПа Рабочая температура, °С Присоединительная резьба для организации лифта
Исполнение К1 для колонны 140 мм Нефть, газ и газовый конденсат с объемным содержанием СО2 до 3% 35 120 TMK UP PF
Исполнение К1 для колонны 168 мм Нефть, газ и газовый конденсат с объемным содержанием СО2 до 6% 21 120 TMK UP PF
Исполнение К1 для колонны 178 мм Нефть, газ и газовый конденсат с объемным содержанием СО2 до 3% 70 120 TMK UP PF
Исполнение К2 для колонны 140 мм Нефть, газ и газовый конденсат с объем-ным содержанием СО2 и H2S до 6% 21 100 ВГР НКТ, ВГРТ, TMK UP FMT, TMK UP PF
Исполнение К2 для колонны 140 мм Нефть, газ и газовый конденсат с объемным содержанием СО2 и H2S до 6% 21 100 ВГР НКТ, ВГРТ, TMK UP FMT, TMK UP PF
Исполнение К2 для колонны 178 мм Нефть, газ и газовый конденсат с объемным содержанием СО2 и H2S до 6% 21 100 TMK UP PF
Исполнение К2 для колонны 178 мм Нефть, газ и газовый конденсат с объемным содержанием СО2 и H2S до 6% 21 100 TMK UP PF
Исполнение комплекса Диаметр эксплуатационной колонны, мм Толщина стенки эксплуатационной колонны, мм Диаметр лифтовой колонны, мм Толщина стенки лифтовой колонны, мм Глубина установки пакера, не более, м
Исполнение К1 для колонны 140 мм 140 10,54 70,03 5,51 3018
Исполнение К1 для колонны 168 мм 168,3 8,9 114,3 6,88 1700
Исполнение К1 для колонны 178 мм 177,8 10,36 88,9 6,45 3804
Исполнение К2 для колонны 140 мм 139,7 7,72 60,3 4,83 1600
Исполнение К2 для колонны 178 мм 177,8 8,05
9,2 		73,03
88,9 		5,51
6,45 		1600
Исполнение К3 для колонны 168 мм 168,3 10,59-12,06 88,9 и 114,3 для размера 88,9 - 6,45 3600-4000
Исполнение К3 для колонны 178 мм 177,8 11,51-12,65 для размера 114,3 - 6,88 3600-4000

В состав входит

  • Направляющая воронка
  • Посадочный ниппель типа R
  • Подпакерный циркуляционный клапан
  • Посадочный ниппель типа F
  • Разъединитель колонны типа РК с посадочным ниппелем типа F
  • Разъединитель колонны типа PKO (осевой)
  • Циркуляционный клапан с посадочным ниппелем типа F скважинная камера
  • Тепловой компенсатор типа КМТВ; КМТВ с функцией разъединителя
  • Клапан-отсекатель скоростного типа с замком
  • Клапаны обратные и пробки, спускаемые в ниппели и скважинную камеру
  • Инструмент для спуска и подъема клапанов и пробок
  • Клапан-отсекатель типа КОУ

В состав комплекса может также входить

Состав комплекса может меняться в зависимости от задач,
решаемых при его установке.

  • Клапан подачи ингибитора
  • Датчик давления и температуры с электрическим кабелем и измерительной системой
  • Датчик давления и температуры с оптическим кабелем и функции распределенной термометрии.
