Метчики типов МСЗ, МЭС, МБУ, МЭУ

Краткое описание

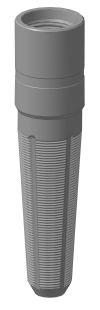

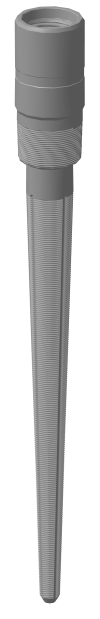

Метчики выпускаются четырех типов:

- типа МСЗ (специальные), предназначенные для захвата бурильных труб путем ввинчивания в резьбу замка;
- типа МЭС (специальные), предназначенные для захвата НКТ путем ввинчивания в резьбу муфты;
- типа МЭУ (универсальные), предназначенные для захвата НКТ путем врезания в гладкую внутреннюю поверхность труб;
- типа МБУ (универсальные), предназначенные для захвата бурильных труб путем врезания в гладкую внутреннюю поверхность труб.

Метчики выпускаются с правой и левой присоединительной резьбой.

На метчиках может быть предусмотрена наружная резьба для присоединения воронок.

Технические характеристики:

Типоразмер метчика Диаметр, мм Присоединительная резьба
ловильной резьбы наружный наибольший к колонне труб по ГОСТ 28487-90 к направляющей
наименьший наибольший
МБУ 20-45 20 45 80 3-66 73 ГОСТ 633-80
МБУ 22-54 22 54 95 3-76 89 ГОСТ 633-80
МБУ 32-73 32 73 108 З-76 102 ГОСТ 633-80
МБУ 32-73 32 73 108 З-86 102 ГОСТ 633-80
МБУ 32-73 32 73 108 3-88 102 ГОСТ 633-80
МБУ 58-84 58 84 120 3-102 114 ГОСТ 632-80
МБУ 58-94 58 94 120 3-102 114 ГОСТ 632-80
МБУ 74-120 74 120 178 3-147 168 ГОСТ 632-80
МБУ 100-142 100 142 203 3-171 194 ГОСТ 632-80
МБУ 127-164 127 164 220 З-189 219 ГОСТ 632-80
МБУ 140-175 140 175 220 З-189 219 ГОСТ 632-80
МЭУ 25-45 25 45 80 3-66 -
МЭУ 36-60 36 60 80 З-66 -
МЭУ 36-66 36 66 80 З-66 -
МЭУ 46-80 46 80 90 З-76 -
МЭУ 69-100 69 100 108 3-88 -
МЭУ 85-127 85 127 134 3-117 -

Типоразмер метчика Резьба, в которую происходит ввинчивание Диаметр, мм Присоединительная резьба
ГОСТ 28487-90 ГОСТ 633-80 наружный наибольший внутреннего канала
МСЗ-42 З-42 - 57 14 З-42 ГОСТ 7918-75
МСЗ-50 3-50 - 65 14 З-50 ГОСТ 7918-75
МСЗ-62 З-62 - 80 16 З-62 ГОСТ 28487-90
МСЗ-65 3-65 - 80 14 3-65 ГОСТ 28487-90
МСЗ-66 3-66 - 80 16 3-66 ГОСТ 28487-90
МСЗ-73 3-73 - 95 16 3-73 ГОСТ 28487-90
МСЗ-76 3-76 - 95 16 3-76 ГОСТ 28487-90
МСЗ-86 З-86 - 108 32 З-86 ГОСТ 28487-90
МСЗ-88 3-88 - 108 32 3-88 ГОСТ 28487-90
МСЗ-92 3-88   108 32 3-88 ГОСТ 28487-90
МСЗ-101 3-101 - 118 40 3-101 ГОСТ 28487-90
МСЗ-102 3-102 - 120 45 3-102 ГОСТ 28487-90
МСЗ-108 З-108 - 133 32 З-108 ГОСТ 28487-90
МС3-117 3-117 - 140 56 3-117 ГОСТ 28487-90
МСЗ-121 3-121 - 146 56 3-121 ГОСТ 28487-90
МСЗ-122 3-122 - 146 56 З-122 ГОСТ 28487-90
МСЗ-133 3-133 - 155 76 3-133 ГОСТ 28487-90
МСЗ-140 З-140 - 178 76 З-140 ГОСТ 28487-90
МСЗ-147 3-147 - 178 76 3-147 ГОСТ 28487-90
МСЗ-152 3-152 - 197 80 3-152 ГОСТ 28487-90
МСЗ-161 З-161 - 185 78 З-161 ГОСТ 28487-90
МСЗ-163 З-163 - 185 78 З-163 ГОСТ 28487-90
МС3-171 3-171 - 203 80 3-171 ГОСТ 28487-90
МС3-177 3-177 - 212 86 3-177 ГОСТ 28487-90
МСЗ-189 З-189 - 212 93 З-189 ГОСТ 28487-90
МЭС-48 - 48 65 14 48 ГОСТ 633-80
МЭС-В48 - В48 65 14 В48 ГОСТ 633-80
МЭС-60 - 60 90 32 3-76 ГОСТ 28487-90
МЭС-В60 - В60 90 32 3-76 ГОСТ 28487-90
МЭС-73 - 73 90 32 3-76 ГОСТ 28487-90
МЭС-В73 - В73 90 35 3-76 ГОСТ 28487-90
МЭС-89 - 89 108 56 3-88 ГОСТ 28487-90
МЭС-В89 - В89 108 56 3-88 ГОСТ 28487-90
МЭС-102 - 102 134 56 3-117 ГОСТ 28487-90
МЭС-В102 - В102 134 68 3-117 ГОСТ 28487-90
МЭС-114 - 114 134 70 3-117 ГОСТ 28487-90
МЭС-В114 - В114 134 70 3-117 ГОСТ 28487-90
